双电层电容器（Electric Double Layer Capacitors，简称EDLC）是一种电容器类型，也被称为超级电容器（Supercapacitors）或超级电容。它与传统的电化学电容器和电解电容器不同，利用电极表面的电双层现象来存储电能。

电双层现象是指当电极与电解质接触时，由于电荷分布的不均匀性，形成了一种电场效应，导致电解质中的离子在电极表面形成两层，分别带有正负电荷。这种双层结构使得电容器的电荷储存能力显著增加，从而实现了高电容密度和高功率密度的特点。

双电层电容器通常由两个电极（通常是活性炭或其他多孔材料）和一个电解质组成。当电压施加到电容器上时，电解质中的离子会在电极表面形成电双层，从而存储电能。由于电双层现象不涉及化学反应，所以双电层电容器具有快速充放电、长循环寿命和稳定性强等优点。

双电层电容器在许多领域得到应用，如储能系统、电子设备、汽车电子、可再生能源等，特别是在需要高功率瞬时释放和长寿命的应用中具有重要作用。

结构： 双电层电容器通常由以下主要组件构成：

1. 电极材料： 电容器的两个电极通常由活性炭、金属氧化物或导电聚合物等材料制成，这些材料具有高表面积，有助于增加电荷存储的能力。
2. 电解质： 电解质是电极之间的介质，通常是带电离子的液体或凝胶。电解质中的离子在电场作用下形成电双层，储存电荷。
3. 隔离层： 隔离层用于分隔两个电极，防止短路，并在同时允许离子通过以维持电荷平衡。

原理：

1. 当双电层电容器处于未充电状态时，电极表面的活性炭或其他高表面积材料上没有积累电荷。电解质中的离子也是均匀分布的。

2. 当施加电压到电容器上时，电解质中的正离子（如钠离子）会被电场吸引到负电极表面，形成一层正电荷（双电层）。同时，电解质中的负离子（如氯离子）会被吸引到正电极表面，形成一层负电荷。这两层电荷形成的电场与外部电场相反，从而产生一个电势差。

3. 当电容器充电时，电解质中的离子在电极表面形成双电层，储存电能。这种储存是以物理吸附方式进行的，不涉及化学反应。

4. 当需要释放电能时，电荷从电极表面的电双层流回电解质中，产生电流。这个过程可以迅速进行，因此双电层电容器具有高功率密度。

5. 双电层电容器的放电过程是可逆的，可以进行数万次充放电循环，而不会出现明显的性能损失。

总之，双电层电容器利用电解质中的离子在电极表面形成电双层的现象，实现了电荷的存储和释放，从而实现了高电容密度、高功率密度以及很长的循环寿命。

双电层电容器的等效电路通常由一个电容器和一个串联的内部电阻组成。这个等效电路用来描述双电层电容器在电路中的行为。

等效电路中的主要元素包括：

1. 电容（C）： 代表了双电层电容器的电容值，即电容器可以储存的电荷量。这个电容值与电容器的设计和材料特性有关。

2. 内部电阻（R）： 代表了双电层电容器内部的电阻。这个电阻会在电容器充电和放电过程中引入能量损失，并影响电容器的响应速度。

双电层电容器的电学特性主要包括以下几个方面：

1. 电容值（容量）： 双电层电容器的电容值决定了它可以储存的电荷量，通常以法拉（F）为单位。双电层电容器具有相对较大的电容值，使其能够在短时间内存储大量的电荷。

2. 充电和放电速度： 双电层电容器能够在极短的时间内充电和放电，这使其在需要快速释放能量的应用中具有优势。由于双电层电容器的工作机制不涉及化学反应，其充放电速度相对很快。

3. 循环寿命： 双电层电容器通常具有较长的循环寿命，可以进行数十万次的充放电循环，而不会显著降低性能。这使得它们在需要频繁使用的应用中具有优势。

4. 能量密度和功率密度： 虽然双电层电容器的能量密度（储存的能量与质量的比值）较低，但其功率密度（单位时间内释放的能量）较高。这使得它们适用于需要高功率瞬时释放的场景，如应急启动等。

5. 工作温度范围： 双电层电容器的工作温度范围通常较宽，可以在相对低温和高温环境中正常工作。这使得它们适用于不同的应用场景。

6. 电压稳定性： 双电层电容器的电压稳定性较好，可以在一定电压范围内工作，而不会出现电容值明显下降的情况。

7. 内部电阻： 虽然双电层电容器内部电阻较低，但在大电流放电时，内部电阻会导致一定的能量损失。因此，对于需要高功率输出的应用，需要考虑内部电阻对性能的影响。

这些电学特性使得双电层电容器在不同的应用领域具有广泛的用途，包括储能、能量回收、峰值功率补偿等。

双电层电容器的寿命设计涉及以下几个方面：

1. 循环寿命： 双电层电容器通常具有较长的循环寿命，可以进行数十万次的充放电循环。然而，在实际应用中，过于频繁的充放电循环可能会缩短其寿命。因此，根据应用场景，需要合理控制充放电频率。

2. 电压管理： 设计中需要考虑双电层电容器的工作电压范围。超出电容器的额定电压范围可能会导致损坏。使用电压保护电路和电压平衡电路可以提高电容器的使用寿命。

3. 温度管理： 温度对双电层电容器的性能和寿命影响较大。过高的温度可能会导致电容器性能下降甚至损坏，而较低的温度可能会影响充放电速度。因此，在设计中需要考虑合适的温度范围，并采取散热措施。

4. 电流管理： 过大的充放电电流可能会导致电容器内部发热，影响寿命。合理控制电流大小，避免大电流冲击，有助于延长电容器的寿命。

5. 预估寿命： 根据电容器的设计参数、工作条件和制造商提供的循环寿命数据，可以预估电容器的使用寿命。这有助于避免在实际应用中超过其寿命范围。

6. 定期检测和维护： 对于长期使用的应用，定期检测电容器的状态、电容值和内部电阻，及时发现问题并采取维护措施，可以延长电容器的寿命。

7. 选择适当的电容器类型： 根据应用需求，选择适当类型和规格的双电层电容器。不同厂家和型号的电容器可能具有不同的寿命特性，需要根据实际情况进行选择。

综上所述，双电层电容器的寿命设计需要综合考虑电容器的工作条件、使用环境、电流、温度等因素，以及制造商提供的技术指导，以确保其稳定可靠地工作并延长使用寿命。

CDA-超级电容寿命预估(相关文件下载)

1. 电压范围： 严格遵守电容器的额定工作电压范围，避免超出电压范围以防损坏电容器。

2. 温度限制： 在规定的温度范围内使用电容器，避免超过其耐受温度极限，以防影响性能和寿命。

3. 电流限制： 控制充放电电流，避免过大电流引起内部发热，可能影响电容器寿命。

4. 充放电频率： 避免过于频繁的充放电循环，合理控制充放电频率，以延长电容器寿命。

5. 极性： 注意电容器的极性，确保正确连接正负极，以免损坏电容器。

6. 短路风险： 避免电容器短路，特别是在充电状态下避免短路，可能引起危险。

7. 外部机械冲击： 避免电容器受到外部机械冲击或振动，以防损坏。

8. 防尘防潮： 在潮湿或尘土较多的环境中，采取防尘防潮措施，保护电容器。

9. 维护检测： 定期检测电容器的电容值、内部电阻和状态，及时发现问题并采取维护措施。

10. 充电和放电： 在充放电过程中，避免突然切断电压或电流，以防电容器电压突变引发问题。

11. 生命周期： 根据电容器的循环寿命预估，合理规划电容器的使用寿命，避免超过其预期寿命。

12. 技术规范： 根据制造商提供的技术规范和使用手册，正确操作和使用电容器。

综上所述，使用双电层电容器需要遵循制造商的技术指导和注意事项，合理控制电容器的工作条件，以确保其安全、稳定地运行，并延长使用寿命。

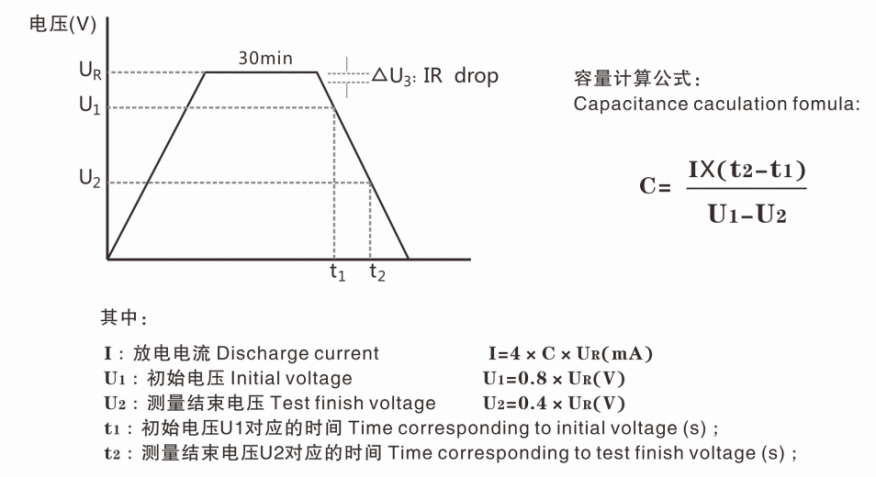

IEC容量计算公式：

IEC capacity calculation formula:

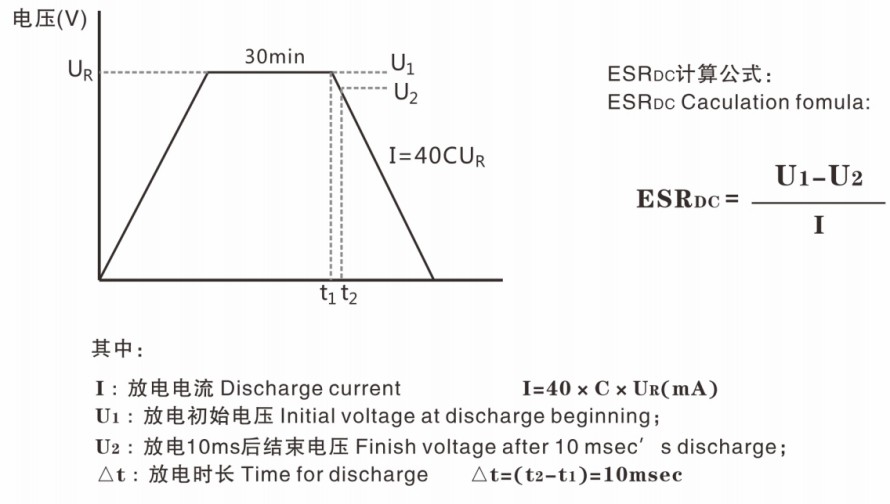

IEC ESR_DC 测试方法：

IEC ESRDC Test method:

• 最大工作电流：15℃温升时的最大工作电流

Maximum operating current: the maximum current when temperature rised 15℃

• 最大峰值电流：1秒钟放电至1/2U_R的最大放电电流

Maximum peak current: the maximum current which the capacitor discharges from UR to1/2Unin 1 second.

I_MAX=0.5U_R/(R_DC+1/C)

• 漏电流：25℃下恒压72小时后的泄漏电流

Leakage current: the current after 72 hours constant voltage load in 25℃

• 最大储存能量Maximum storage energy:

E=0.5CU_R²

• 功率密度Power density:

Pd=(0.12*U_R²/ESR_DC)/mass

• 能量密度Energy density

Ed=(0.5CU_R²)/(3600*mass)

超级电容器计算公式（相关文件下载）

客户使用工况应用信息表填写：

客户可以根据下表填写对应的使用工况并通过邮箱或联系我们提交应用信息表，这样我们将更快的了解您的工况，推荐更加适合您的产品

• 超级电容使用工况询问表
• 客户定制产品询问表
• 超级电容模组询问表

*请详细填写询问表，这对我们很有帮助，能够更快地为您推荐合适的产品的型号。
